本文介绍linux内核中一个实现十分巧妙的数据结构:无锁循环队列kfifo。

  kfifo是linux内核中提供的一个循环队列,采用无锁编程技术,在只有一个reader和writer时,可以不用任何锁,提供高并发的访问能力。kfifo的结构定义很简单:

struct __kfifo {
        unsigned int        in;
        unsigned int        out;
        unsigned int        mask;
        unsigned int        esize;
        void                *data;
};

  其中data是数据存储区的起始地址,esize(element-size)是队列中每个元素所占用的字节数,in和out分别是写和读位置的“逻辑偏移量”(下文会介绍)。mask的含义和作用稍后介绍,先来看看kfifo的构造方式:

int __kfifo_alloc(struct __kfifo *fifo, unsigned int size,
                size_t esize, gfp_t gfp_mask)
{
    /*
     * round down to the next power of 2, since our 'let the indices
     * wrap' technique works only in this case.
     */
    size = roundup_pow_of_two(size);

    fifo->in = 0;
    fifo->out = 0;
    fifo->esize = esize;

    if (size < 2) {
            fifo->data = NULL;
            fifo->mask = 0;
            return -EINVAL;
    }

    fifo->data = kmalloc(size * esize, gfp_mask);

    if (!fifo->data) {
            fifo->mask = 0;
            return -ENOMEM;
    }
    fifo->mask = size - 1;

    return 0;
}
EXPORT_SYMBOL(__kfifo_alloc);

  函数入口的第一个操作就是把传入的size向上扩展为2的整数次幂,这是linux内核的一个常见做法。size是队列中元素数量,所以申请的空间大小为(size * esize)。然后,定义mask为(size - 1),这样就可以把对size的取模运算转换为对mask的按位与运算,对性能有所提升。

  在介绍入队出队操作前,先看一个函数的实现,用来计算队列中的可用空间:

/*
 * internal helper to calculate the unused elements in a fifo
 */
static inline unsigned int kfifo_unused(struct __kfifo *fifo)
{
    return (fifo->mask + 1) - (fifo->in - fifo->out);
}

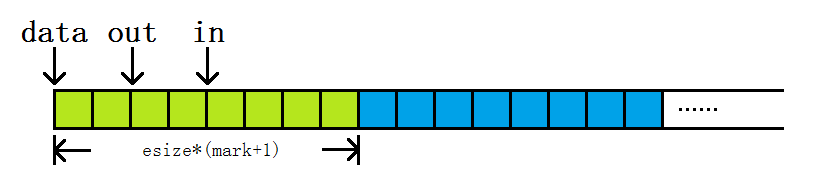

  上文提到,in和out是“逻辑偏移量”。怎么理解“逻辑偏移量”的概念呢?假设有一个size为8的kfifo,创建之后,入队4个元素,随后出队2个元素,于是in和out如下图所示:

第一次操作

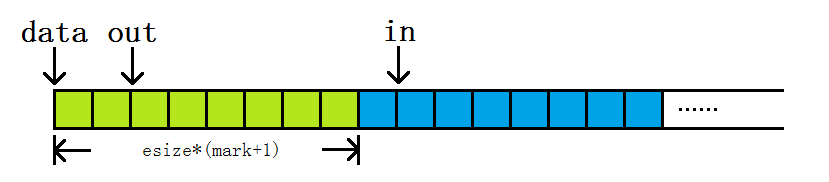

  接下来,再入队5个元素,那么in不会回到out前一个位置,而是直接加5,如下图:

第二次操作

  图中示意队列可以无限重复追加,而实际上队列在内存中只占用8个元素的空间。通过in和out访问元素之前,要先将in和out对mask做按位与操作,这样就能得到在内存中的实际偏移量,这么做可以简化计算,提升性能。

  然后来看最关键的入队出队操作,以入队为例:

static void kfifo_copy_in(struct __kfifo *fifo, const void *src, unsigned int len, unsigned int off)
{
    unsigned int size = fifo->mask + 1;
    unsigned int esize = fifo->esize;
    unsigned int l;

    off &= fifo->mask;
    if (esize != 1) {
            off *= esize;
            size *= esize;
            len *= esize;
    }
    l = min(len, size - off);

    memcpy(fifo->data + off, src, l);
    memcpy(fifo->data, src + l, len - l);
    /*
     * make sure that the data in the fifo is up to date before
     * incrementing the fifo->in index counter
     */
    smp_wmb();
}

unsigned int __kfifo_in(struct __kfifo *fifo,
                const void *buf, unsigned int len)
{
    unsigned int l;

    l = kfifo_unused(fifo);
    if (len > l)
            len = l;

    kfifo_copy_in(fifo, buf, len, fifo->in);
    fifo->in += len;
    return len;
}
EXPORT_SYMBOL(__kfifo_in);

  由于存储空间是一段连续的空间,所以在入队拷贝的时候可能需要分两段:尾部和头部。在计算拷贝长度时,直接利用in和out的差值,即使in或out在无符号整型数的范围溢出,计算出来的长度也是正确的。实现无锁的关键在于:先入队,然后再对in进行加的操作;类似地,先出队,然后对out进行加的操作。只要out小于in,就没有任何问题。

  出队的实现也是类似的:

static void kfifo_copy_out(struct __kfifo *fifo, void *dst,
                unsigned int len, unsigned int off)
{
    unsigned int size = fifo->mask + 1;
    unsigned int esize = fifo->esize;
    unsigned int l;

    off &= fifo->mask;
    if (esize != 1) {
        off *= esize;
        size *= esize;
        len *= esize;
    }
    l = min(len, size - off);

    memcpy(dst, fifo->data + off, l);
    memcpy(dst + l, fifo->data, len - l);
    /*
     * make sure that the data is copied before
     * incrementing the fifo->out index counter
     */
    smp_wmb();
}

unsigned int __kfifo_out_peek(struct __kfifo *fifo,
                void *buf, unsigned int len)
{
    unsigned int l;

    l = fifo->in - fifo->out;
    if (len > l)
        len = l;

    kfifo_copy_out(fifo, buf, len, fifo->out);
    return len;
}
EXPORT_SYMBOL(__kfifo_out_peek);

unsigned int __kfifo_out(struct __kfifo *fifo,
                void *buf, unsigned int len)
{
    len = __kfifo_out_peek(fifo, buf, len);
    fifo->out += len;
    return len;
}
EXPORT_SYMBOL(__kfifo_out);

  无锁循环队列的应用范围很广泛,例如:在低频单片机中,串口接收数据(中断模式)可以将ISR分为top half和bottom half,top half负责接收数据并将数据存放到循环队列中,而bottom half负责从队列中取出数据并处理数据。用类似以上的实现,可以减少一个锁,从而实现更高的并发度和资源利用率。
